Wie schalte ich einen PC mit einem Handy ein bzw. aus ?

Ihr braucht:

  • Ein Handy mit Vibrationsalarm, in meinem Fall ein altes Motorola C350
  • Ein Relais, in meinem Fall ein Fuji FBR211, oder ein ähnliches das schon bei 1,5V (bzw. bei der Spannung die euer Handy bringt) durchschaltet
  • Eine Prepaid-Karte die möglichst lange ohne Aufladung erreichbar ist
  • Kabel, Lötkolben, und andere Hilfsmittel (z.B ein Messgerät wäre von Vorteil)

Zuerst zum Handy:
An sich ist es egal welches ihr dafür benutzt, Hauptsache es hat einen Vibrationsalarm. Ein iPhone tut es sicher auch, nur wäre mir das zu Schade dafür. (Zu beachten bei der Wahl des Handys: Es sollte nicht nur günstig sein, man sollte auch wissen wie der Vibrationsalarm bei Anruf reagiert. Am besten man kann ihn einstellen. Wenn nicht eignet sich ein ‘an … an’ besser als ein ‘an an an …. an an an’ )
Ich hätte mir ein Motorola F3 gekauft, wäre hier nicht noch ein altes C350 rumgelegen.
(Zum Beispiel wichtig beim C350: Empfängt es eine SMS vibriert es in ca 20 Minuten Abständen so lange bis diese gelesen wird. Also keine SMS an das PC-Handy schicken … )

Dann zur Prepaid-Karte:
 Es macht natürlich wenig Sinn eine SIM zu benutzten die alle 6 Monate aufgeladen werden muss um erreichbar zu sein. Bei mir lag hier eine alte D2-Karte rum die trotz Jahrelangen Nicht-Aufladens immernoch erreichbar ist. Bietet sich also an. Bei neuen Karten … lohnt sich vielleicht ein Besuch beim örtlichen Mobilfunkgeschäft, wenn zu hause nichts brauchbares da ist.

Aber nun zum eigentlichen Bastel Teil:
Zuerst öffnet ihr also das Handy, je nach Typ verschieden schwer da meist extremst kleine Torxschrauben verwendet werden. Ist es einmal offen lokalisiert ihr den Vibrationsmotor. Diesen baut ihr aus. Im Fall C350 ging es nicht anders, ich musste ihn mit einer Zange abreißen. Hat aber den selben Effekt wie ihn anderweitig auszubauen, ist nur nicht so elegant. Der Motor muss jedenfalls raus. Dann lohnt es sich erstmal zu messen wie viel Volt das Handy beim vibrieren rausbringt. Beim C350 sind das ca 1,4V. Ich kann mir nicht vorstellen das es bei anderen Modellen viel mehr sind. Diese geringe Spannung reicht jedoch für ein kleines Signalrelais wie das Fuji FBR211 aus (Datenblatt hier).
Die beiden Kontakte die vorher den Motor mit Strom versorgt haben verbindet ihr nun mit dem Steuerstromkontakten des Relais. Die Arbeitskontakte, also den Schließer verbindet ihr mit dem Power-On Kontakten auf dem Mainboard des PC’s. Fertig ist die Schaltung. Jedes mal wenn das Handy angerufen wird (angeklingelt) und vibriert schaltet das Relais durch und schließt den Kontakt zwischen den beiden Motherboard Kontakten. Es tut also nichts anderes als wenn ihr den Einschalter betätigen würdet.

Je nach Einsatzbereich gibt es nun noch mehrere Optionen. Ein sehr wichtige Frage ist dabei: Handelt es sich dabei um eine kurzzeitige Notfalllösung ? Dann sollte der Handyakku ein par Tage lang reichen. Ansonsten muss das Handy logischerweiße ständig am Netz hängen. In meinem Fall ist es etwas dauerhaftes. Daher habe ich die ganze Sache noch in ein Gehäuse verbaut und mit einem Schalter versehen.

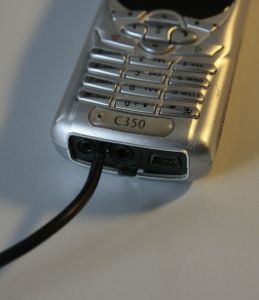

Und am Schluss noch ein par Bilder wie das ganze aussieht. Als ich das Handy offen hatte dachte ich nicht daran welche zu machen, aber bei Bedarf kann ich das gerne nachholen.
